평택 반도체 전력 통로

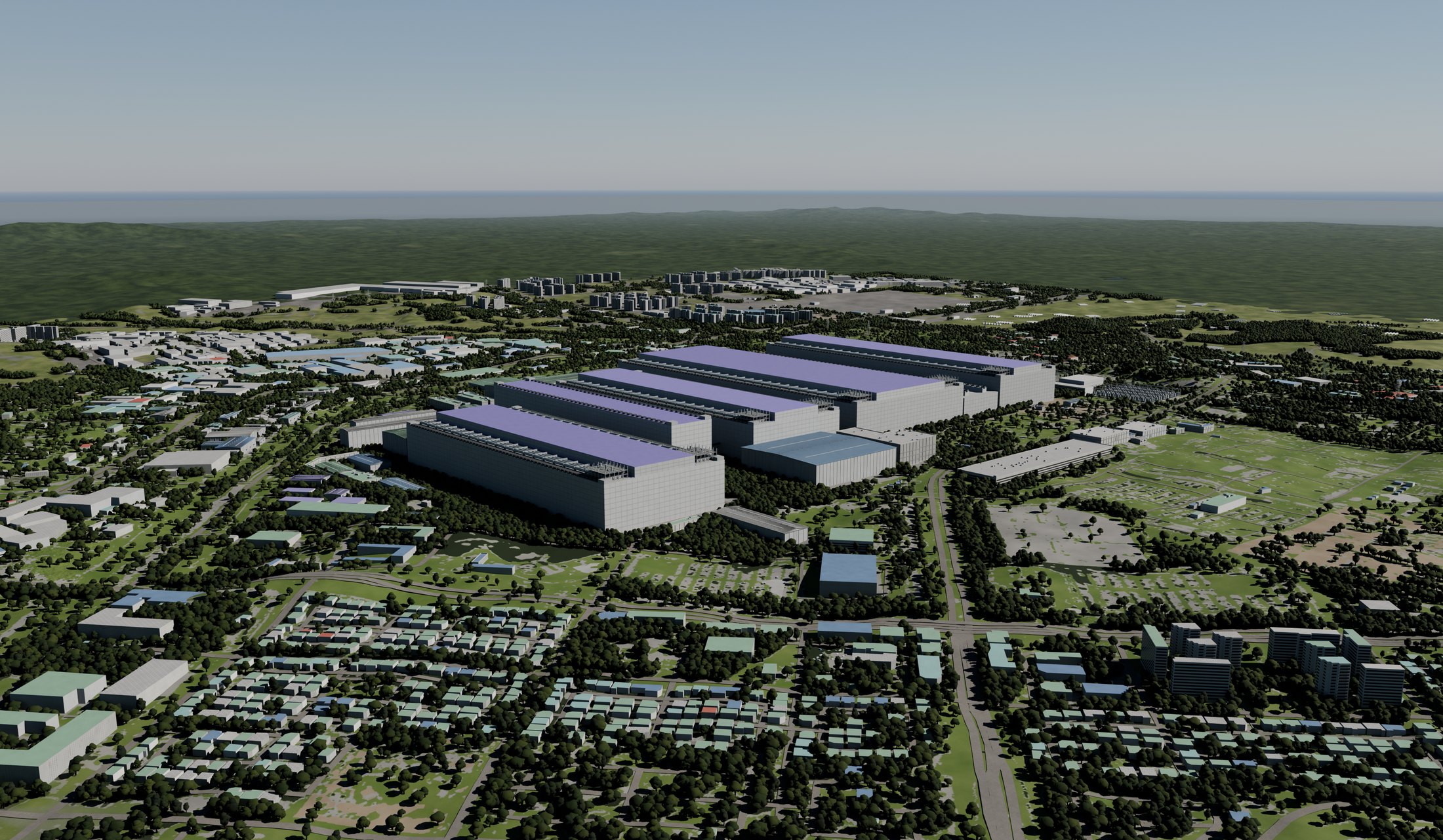

삼성전자 평택캠퍼스 반도체 팹 5줄과, 서해안 발전소 전기를 직류로 받아 바꾸는 고덕 변환소. 위성사진·공개 지도로 배치를, 공개 치수로 높이를 재서 블렌더에서 실제 크기(미터)로 지은 모델입니다. 사진이 아닙니다.

확인된 기준값과 실제 기록만 씁니다. 손잡이 값을 기준값과 비교할 뿐, 피해는 예측하지 않습니다.

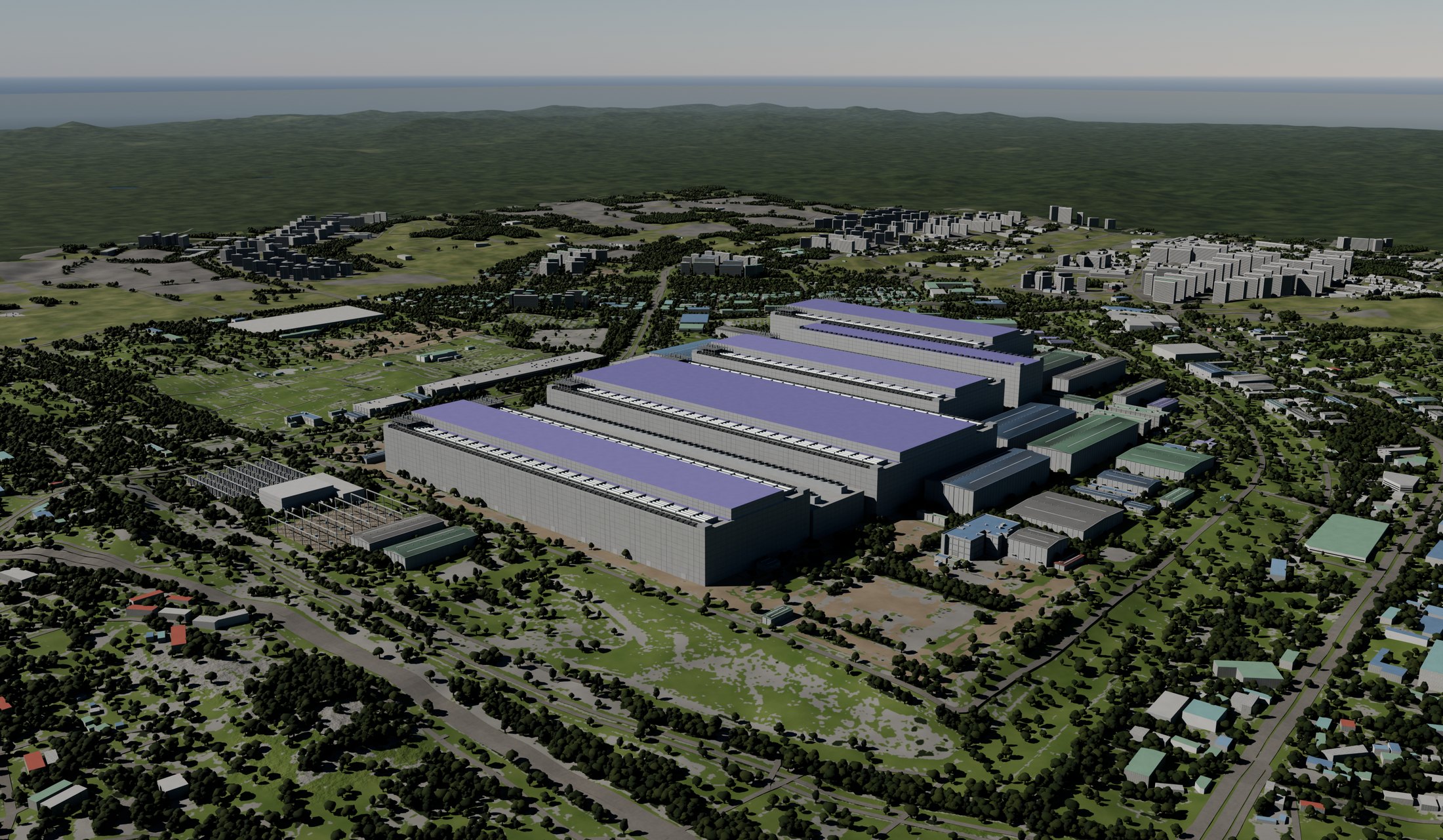

• 삼성전자 평택캠퍼스 · 부지 283만 ㎡ · 메모리 반도체 팹이 남북으로 줄지어 선다

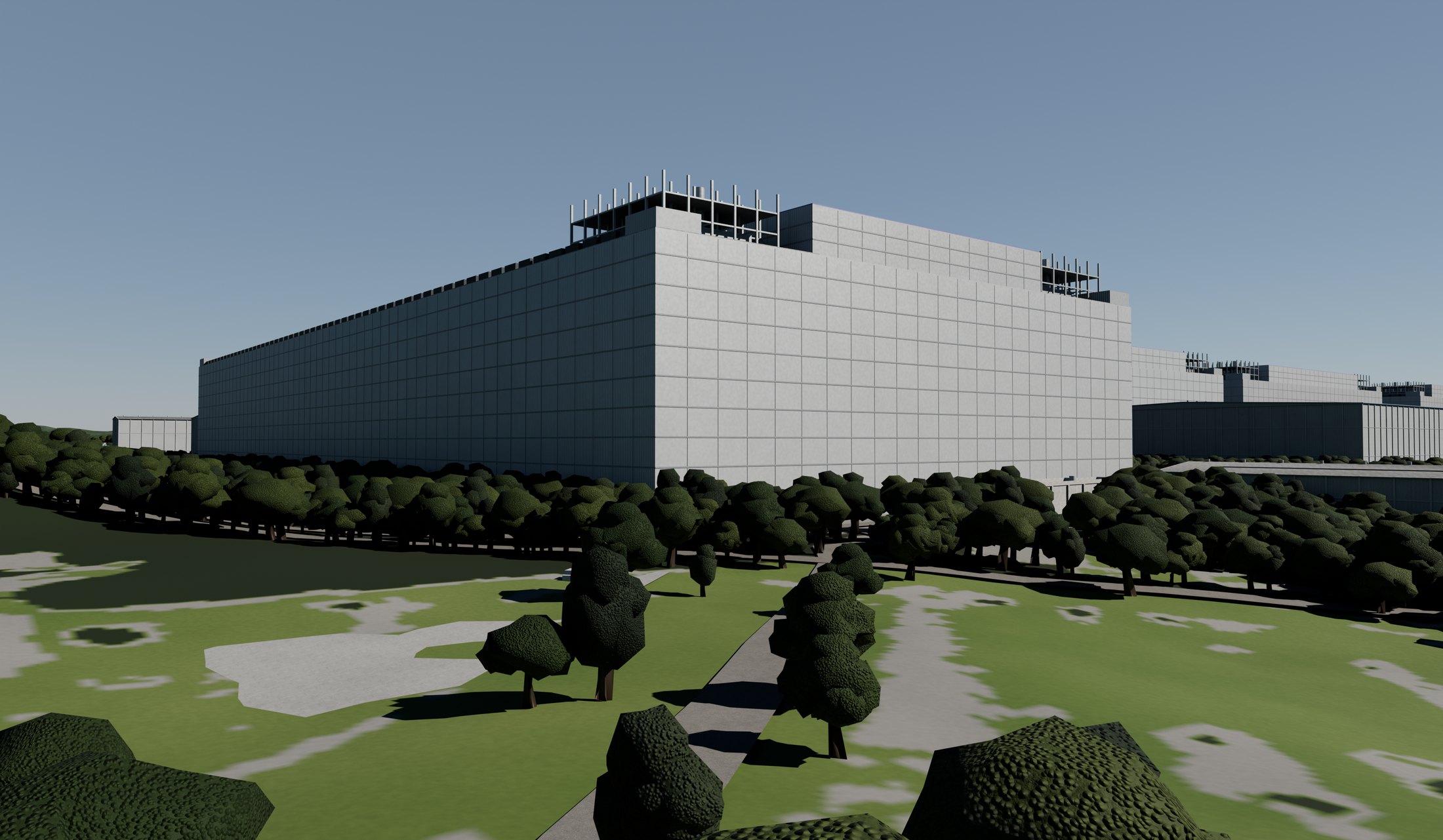

• P1(맨 북쪽 줄) · 높이 83 m · 가로 518 m · 세로 201 m

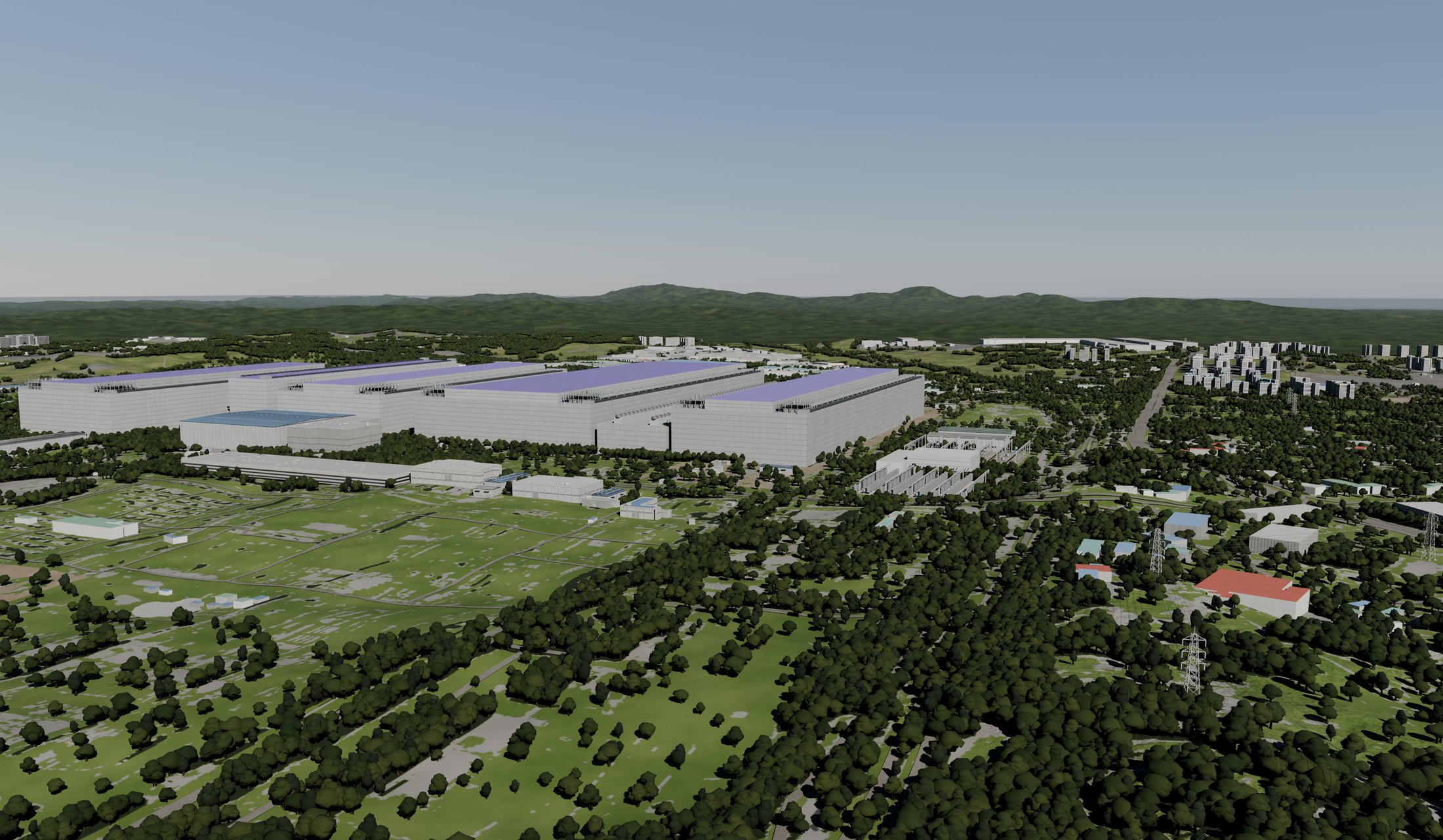

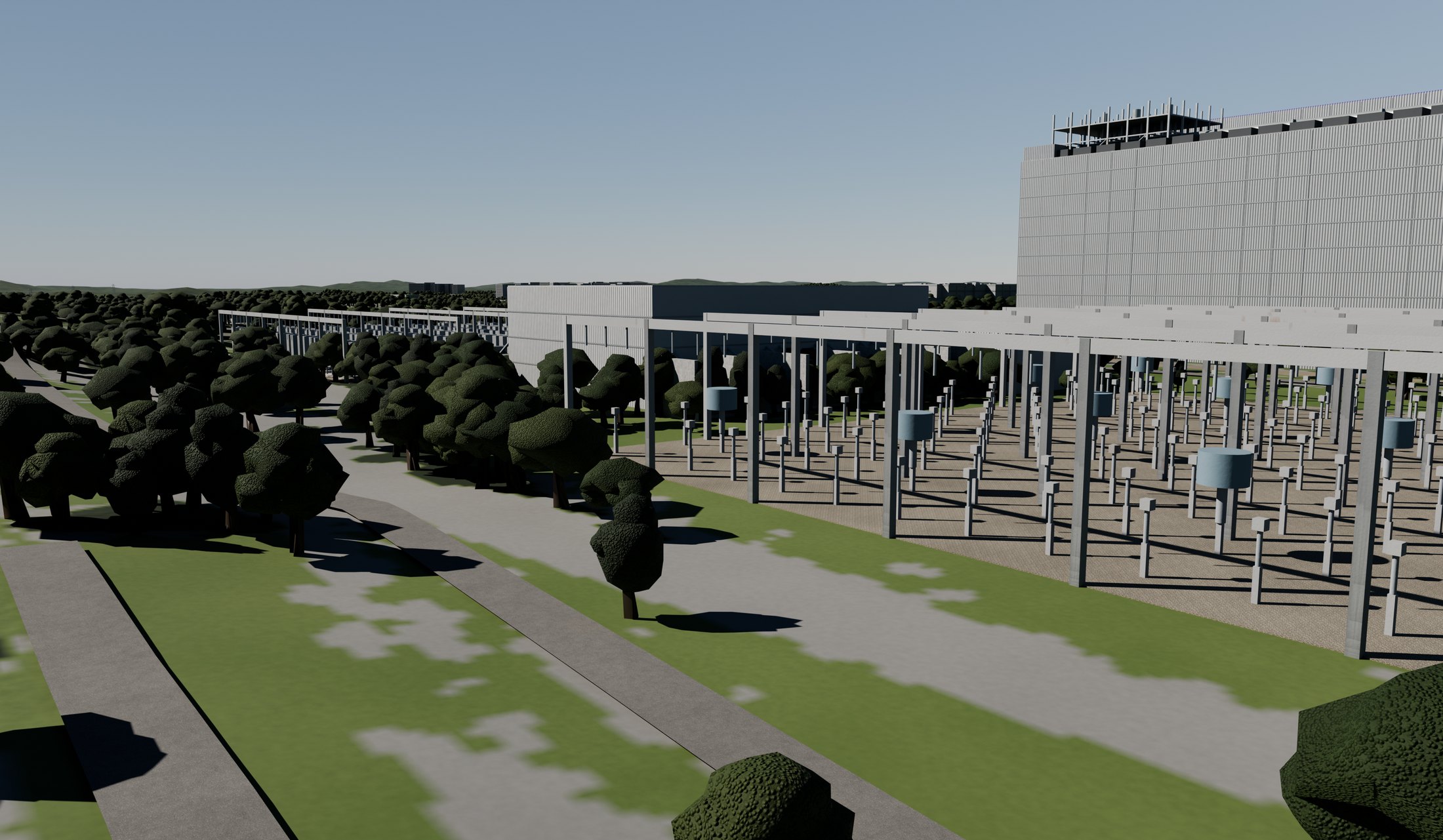

• 북당진–고덕 HVDC · 500 kV 직류 · 34.2 km(해저·지중) · 서해안 발전 전력 3 GW 를 평택으로 · 1단계 2020.12 준공, 2단계 완공 뒤 당분간 1.5 GW 만 가압
• 정전의 값 · 2018년 3월 평택 공장 약 30분 정전 → 웨이퍼 폐기 등 약 500억 원 손실(공장 안 변전설비 고장)

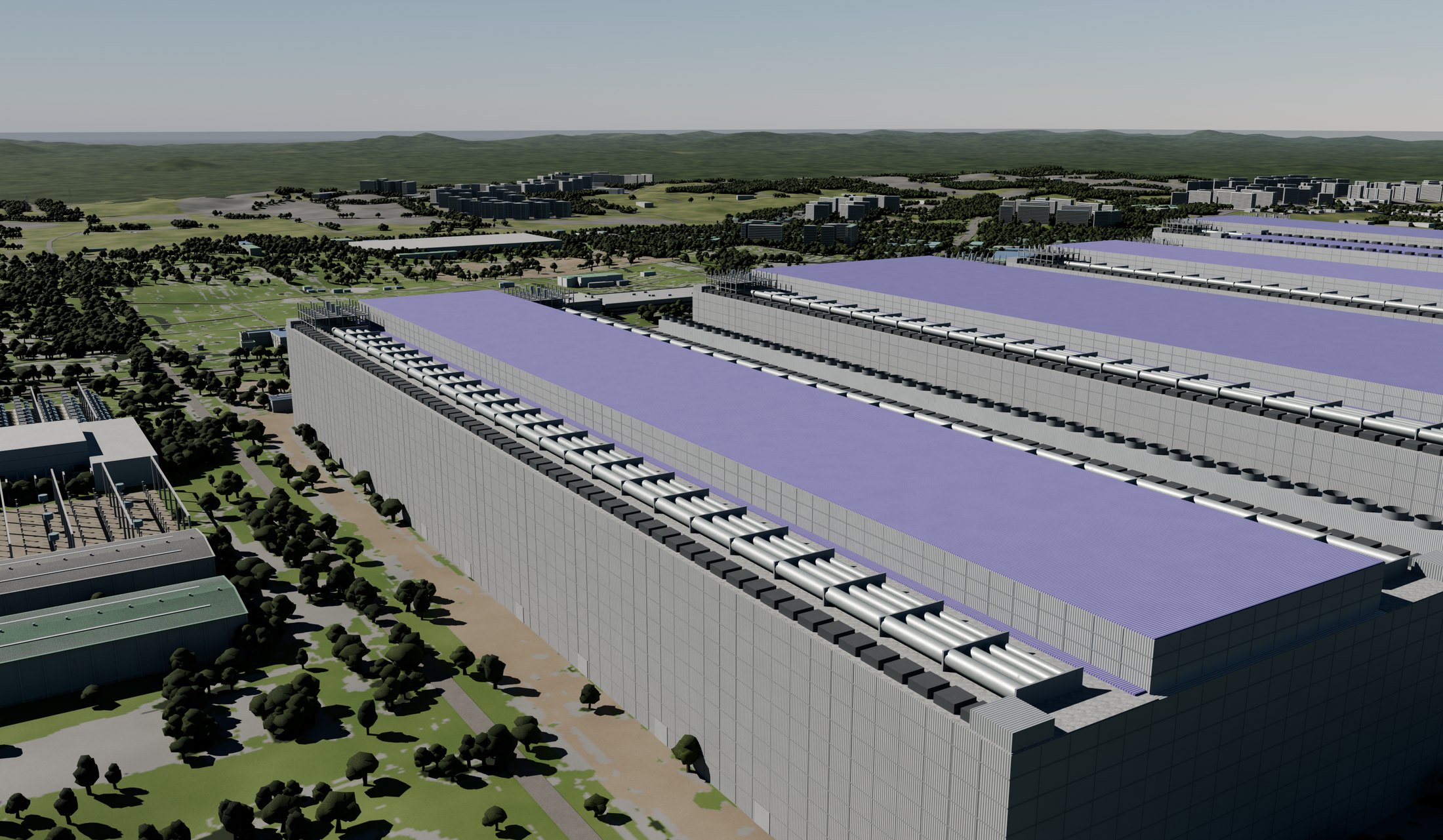

출처: 삼성전자 뉴스룸 2019-05-16(P1 높이·가로·세로), 삼성전자 반도체 뉴스룸 2026-06-24(부지 283만 ㎡), ZDNet Korea 2023-08-02 · 이투뉴스(HVDC 구간·용량·일정), 한국경제 2018-03-15(정전 손실). 배치 자료: 팹 1~4줄·변환소·건물 윤곽 = OSM(© OpenStreetMap 기여자) + Overture Maps 건물(Shi 외 2023, CC BY 4.0), 5번째 줄 팹·냉각탑동 = 위성(Vantor WorldView-2, 2025-12-22, Esri 제공)에서 잰 사각, 송전선 = OSM, 지형 = AWS Terrain Tiles · Copernicus GLO-30. 보안 관련 지물(망루·울타리·담)은 넣지 않았습니다. 회사 로고·간판도 넣지 않았습니다. 추정: P1 밖 팹 줄의 높이(P1 과 같게 83 m), 팹 옆 지붕 높이와 지붕 덕트·팬·철골, 냉각탑동 42 m, 변환소 안 밸브홀 24 m·변환용 변압기 12대·필터·설비 마당의 모양, 캠퍼스 정지면 EL.+28 m, 아파트 높이(층수 없는 동은 38 m). 내부는 만들지 않았습니다.
